1.基本参数

吊臂长:1.35m；

绞车高:1.2m；

铅鱼※大行程：60m

※大升降速度：0.5m/s;

钢索直径：6mm

电源：220V

载重铅鱼※大：100kg

2.基本结构

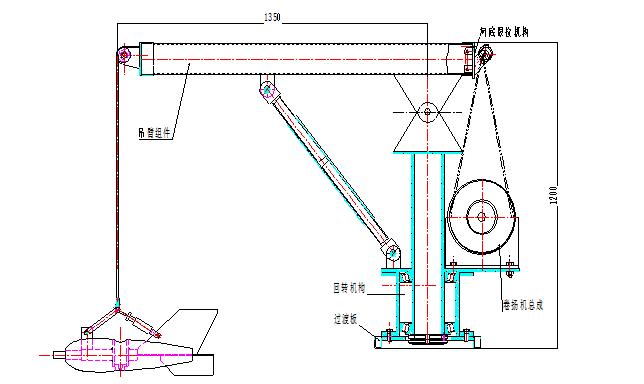

本船用绞车由吊臂组件、回转机构、河底限位机构、卷扬机总成和过渡板、控制电路等几部分组成。其结构简图如下：

3.动力系统

选用220V、3.0KW带制动装置的交流电机通过减速机直接带动卷扬机动作，通过变频器调节铅鱼升降速度；同时本绞车带有河底限位机构，铅鱼到河底后，卷扬机自动停止下降。

吊臂手动完成360度任意回转，可在4个位置定位自锁，方便完成测流及仪器设备回收。

仰俯角度可以手动调整，也可以固定角度，如固定角度可以减少自重，方便拆卸。

安装底座可以根据用户需求加工，绞车高度※低可做到800mm。

4.水深测量系统

人工测量：通过绞车上带的数字码盘，人工测算水深。
